解決方案 > 心理診斷治療聲學電子系統方案
使用Pythonhe與labviewB平臺開發，支持本地/遠程訪問操作，適用于各種軟硬件整機系統的測試。模塊化設計，方便局部功能快速更新；測試用例源碼開放，方便用戶最靈活的增加新的測試用例。通用的系統測試框架，提供主流程控儀器設備的python版驅動與硬件抽象，儀器設備廠家型號更換無憂。
一：系統特點
1. 使用Pythonhe與labviewB平臺開發，支持本地/遠程訪問操作，適用于各種軟硬件整機系統的測試。
2. 模塊化設計，方便局部功能快速更新；測試用例源碼開放，方便用戶最靈活的增加新的測試用例。
3. 通用的系統測試框架，提供主流程控儀器設備的python版驅動與硬件抽象，儀器設備廠家型號更換無憂。
4. 基本功能：登陸，掃碼，啟停，復位，設備地址搜索、設備自檢、通訊連斷，保護設定，功能權限劃分。測試用例選擇、執行順序定義、重復測試次數設定、參數編輯，測試數據/圖像與日志動態更新，測試時間與通過率統計。
5. 數據功能：數據存儲(json/database)，報表生成(HTML/CSV/TXT/XLSX)，數據上傳(MES或客戶數據服務器)，數據分析。
6. CAN協議支持：CAN消息模擬發送；CAN報文讀取，并通過導入dbc文件，對其進行解析，獲取產品相關的軟硬件版本號、電壓、電流、故障，以及其他信息狀態等。
二，客戶需求

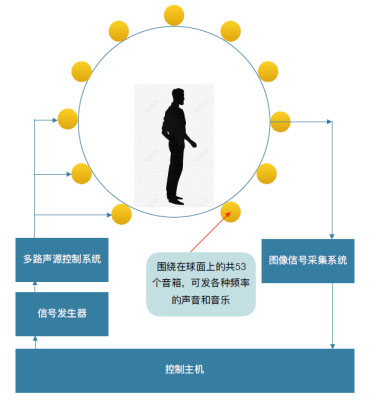

如下圖所示，被測者站在球形支架中間，球外壁分布53個音箱(聲源)，被測者蒙上眼睛后，在某個音箱發音后，他會被要求指出發音方向(聲源位置)，該系統要能檢測出被測者所指方向的是哪個聲源。

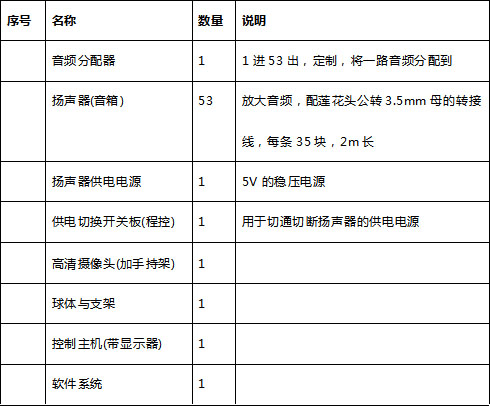

硬件系統

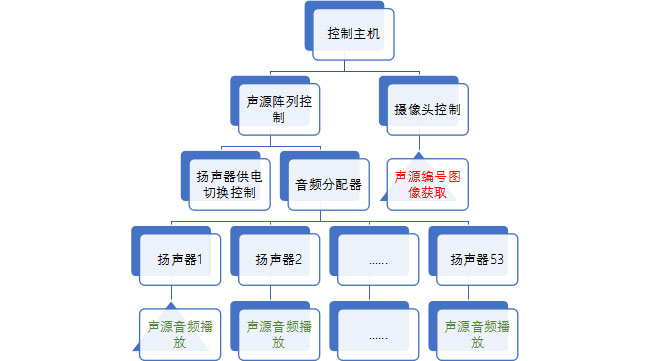

從控制的角度來看，硬件系統可簡化如下，第一部分為聲源控制陣列，控制主機通過3.5mm或RCA接口與音頻分配器及揚聲器連接聲源陣列連接，通過切通切斷揚聲器的電源來控制其是否廣播音頻；第二部分為圖像獲取裝置，控制主機通過USB與手持的小型攝像頭連接，獲取被測者所指向區域的圖像。
該系統功能中最重要的部分是如何準確獲取被測者所指向區域的聲源編號，并分析提取出離中心點最近的1個，然后與播放音頻的聲源編號進行比較。故考慮采用如下方案：
(1)對53個音源進行編號，編號標簽貼于相應的聲源位置(不遮擋揚聲器)，標簽底色最好與周圍顏色為反色，便于識別
(2)被測者手持一個小型攝像頭，保證手所指方向為攝像頭拍攝的中心，獲取的圖片
圖片中可能包含多個編號標簽影像，首先采用OpenCV進行目標提取(各編號標簽區域)，判斷各標簽相對于圖片中心的位置，距離最短的可認為為被測者所指向的，然后采用tesseract進行圖像數字提取，填入報表
