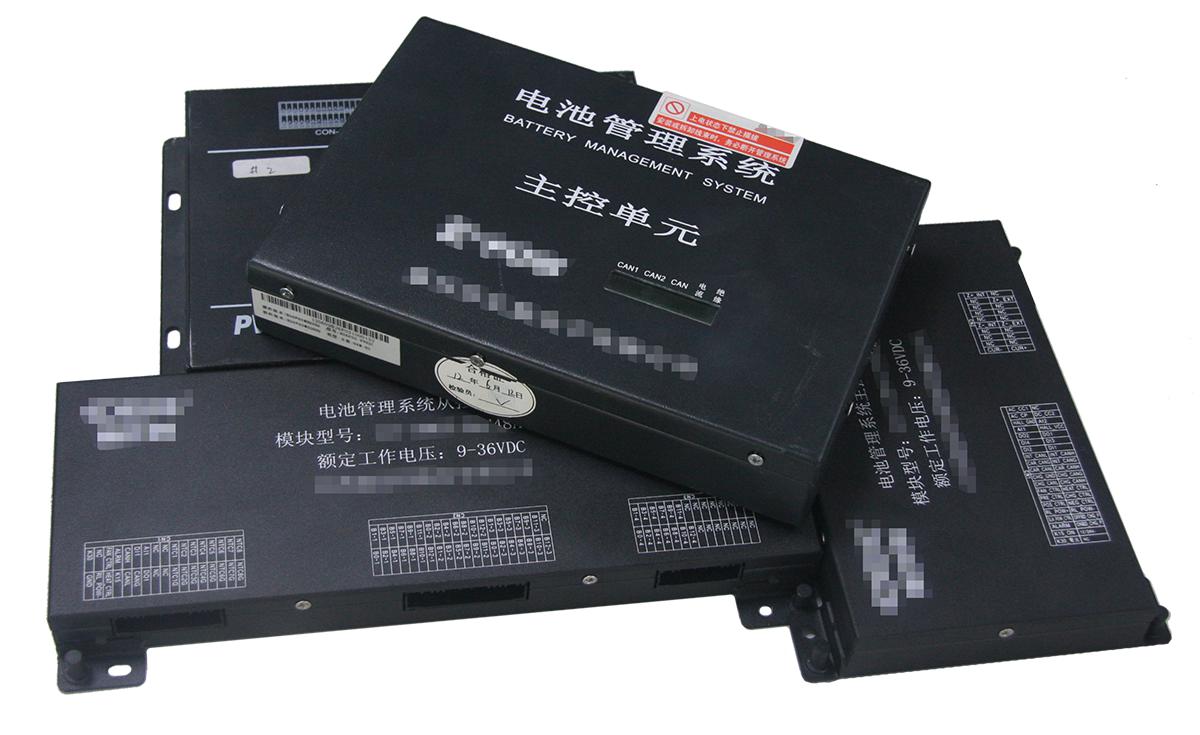

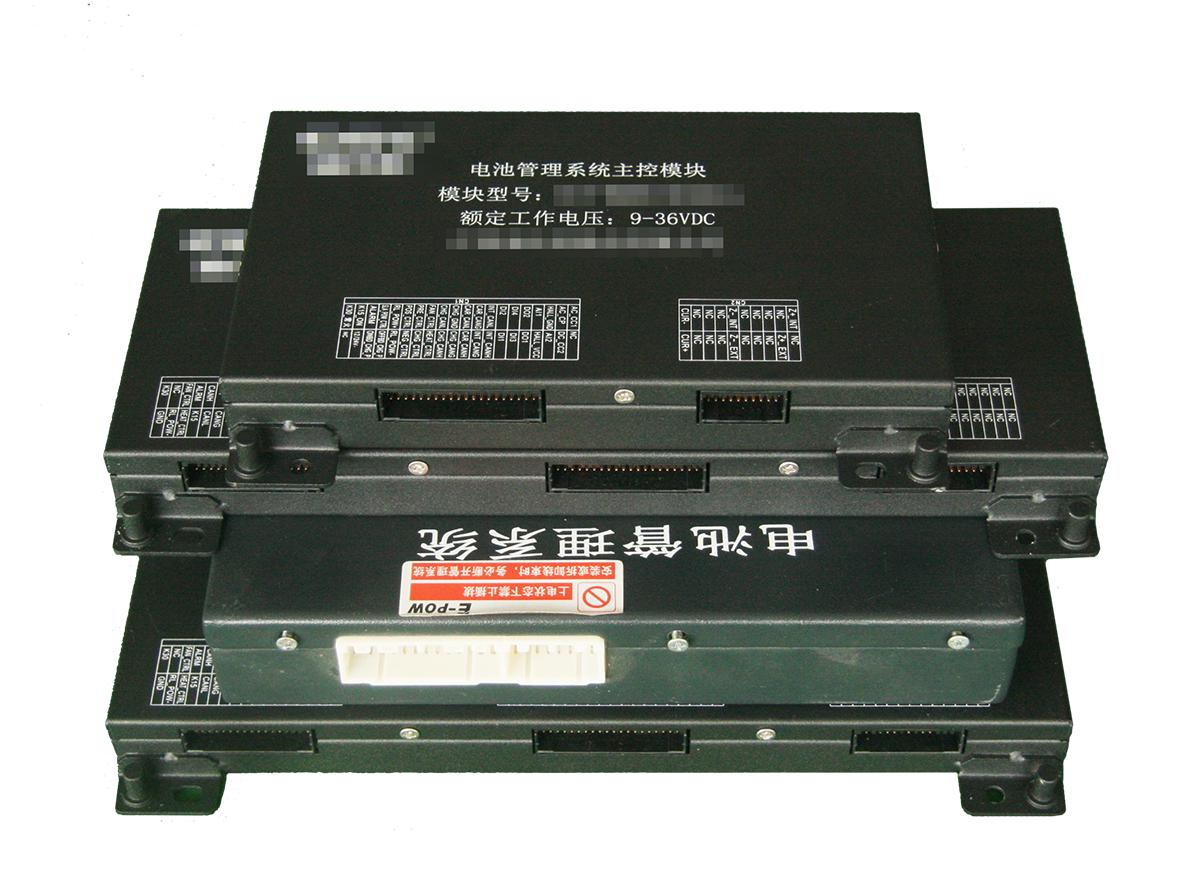

1.1. 測試對象

1.2. 系統特點

• 最高通道數達到200通道以上
• 支持1000V高壓檢測功能
• 支持CAN指令擴展，支持多個CAN通道測試
• 支持DBC導入
• 支持多個通道溫度模擬，支持NTC表導入
• 支持多個485,232通道測試
• 支持BMS BMU，MBMS功耗測試
• 支持通道通短路檢測，避免通道異常
• 電池模擬器為雙向設計，可充電，可放電，精度高
• 電池模擬器支持大容量串聯，模擬電池矩陣
• 電池模擬器支持限流保護，保護BMS產品不被損壞
• 電池模擬器為模塊化設計，直接插拔更換
• 電流精度高0.1%，支持最高1000A電流
• 支持主動均衡，被動均衡測試
• 支持多路繼電器測試
• BMS模塊靜態功耗測試
• 支持SOC精度測試、工況模擬，可根據SOC變化自動調節單節電壓、總壓、電流、溫度。

1.3. 軟件特點

• 完全開放的測試過程調試平臺
• 用戶可以定義測試項目，修改參數
• 可以設置斷點,查看變量,修改變量,單步調試,設定調試位置等多種強大調試功能
• 支持多工位配置
• 支持軟件自動燒錄（輝騰獨創）
• 支持Freescale，TI，Altera等廠家芯片自動燒錄
• 自動燒錄BMS測試軟件，自動燒錄BMS出廠軟件，自動恢復出廠參數
• 支持自動報表，統計分析
• 支持系列產品，參數微調適應不同產品需求
• 自主知識產權開發，具有軟件著作權，無法律風險

2. 整體設計（96S典型需求）

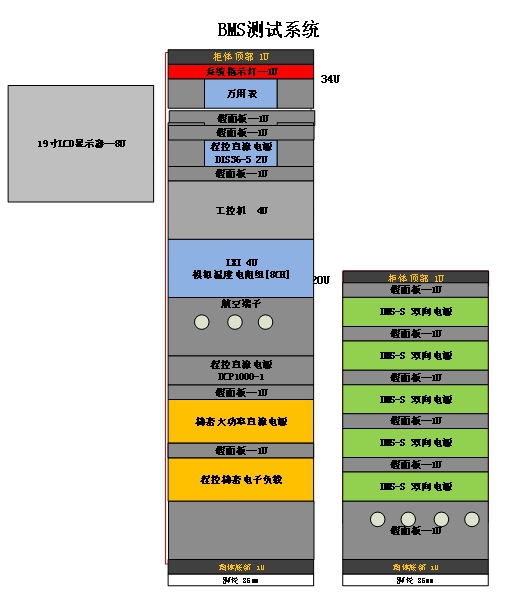

2.1. BMS測試系統機柜

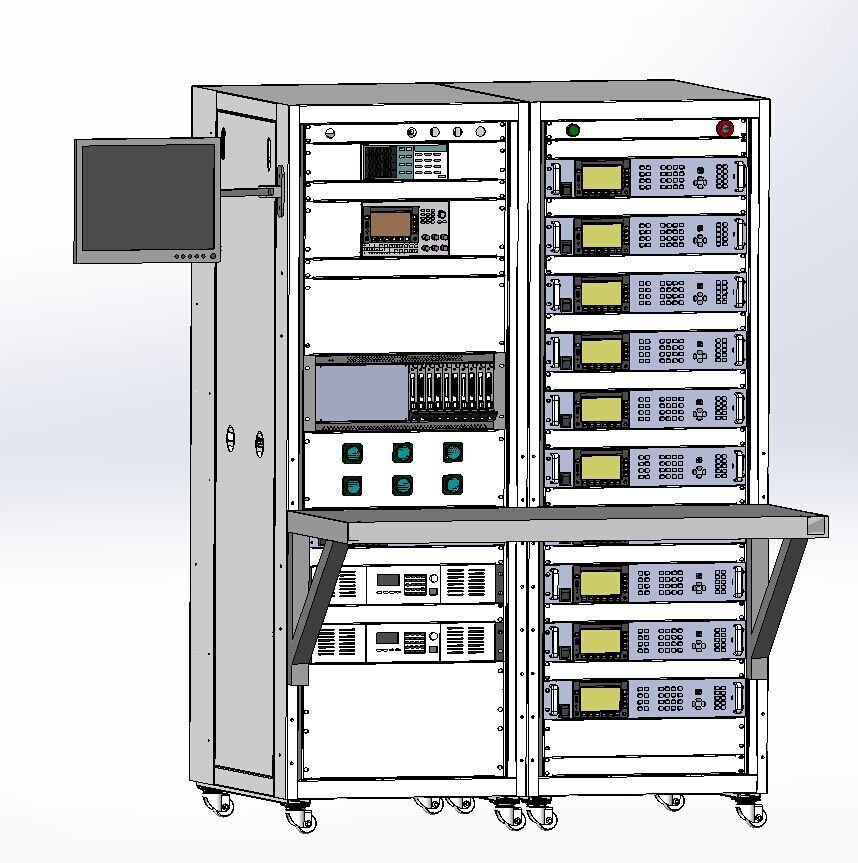

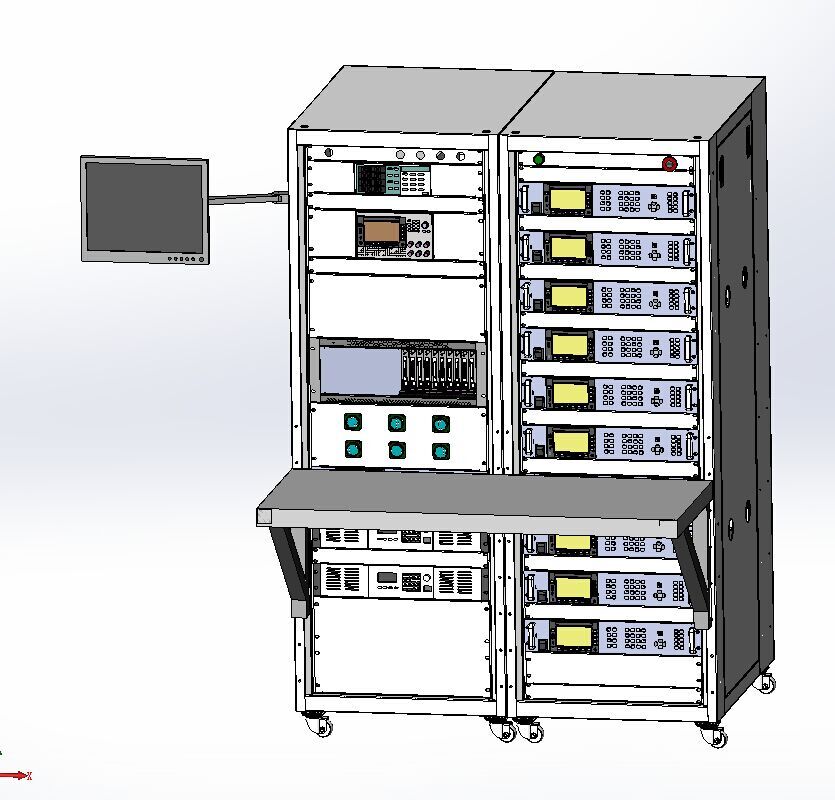

2.2. 3D效果圖

3. BMS測試系統夾具設計

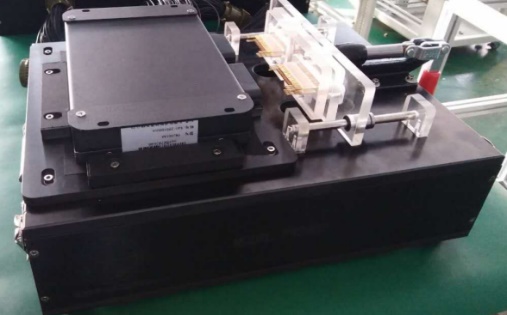

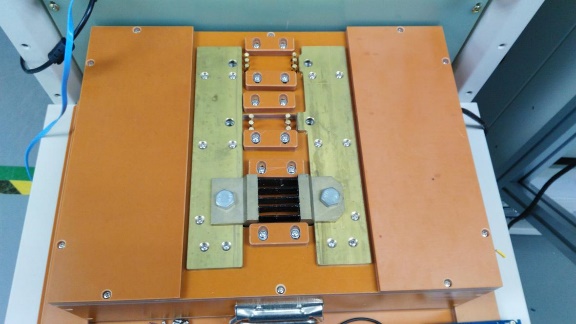

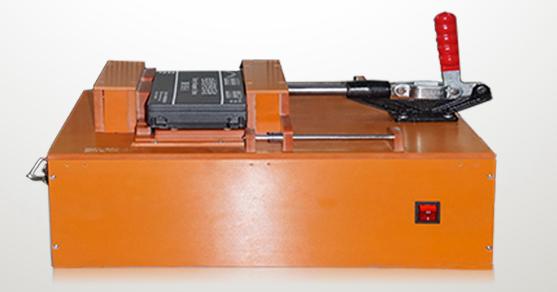

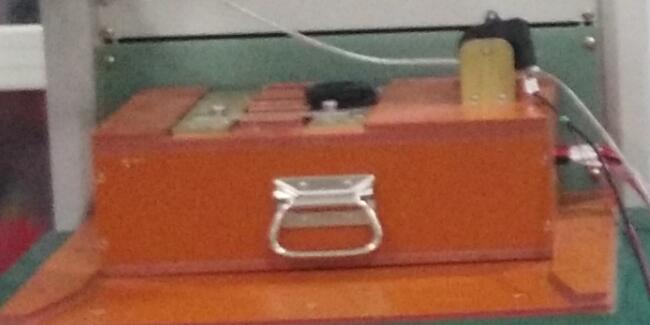

3.1. 工裝設計

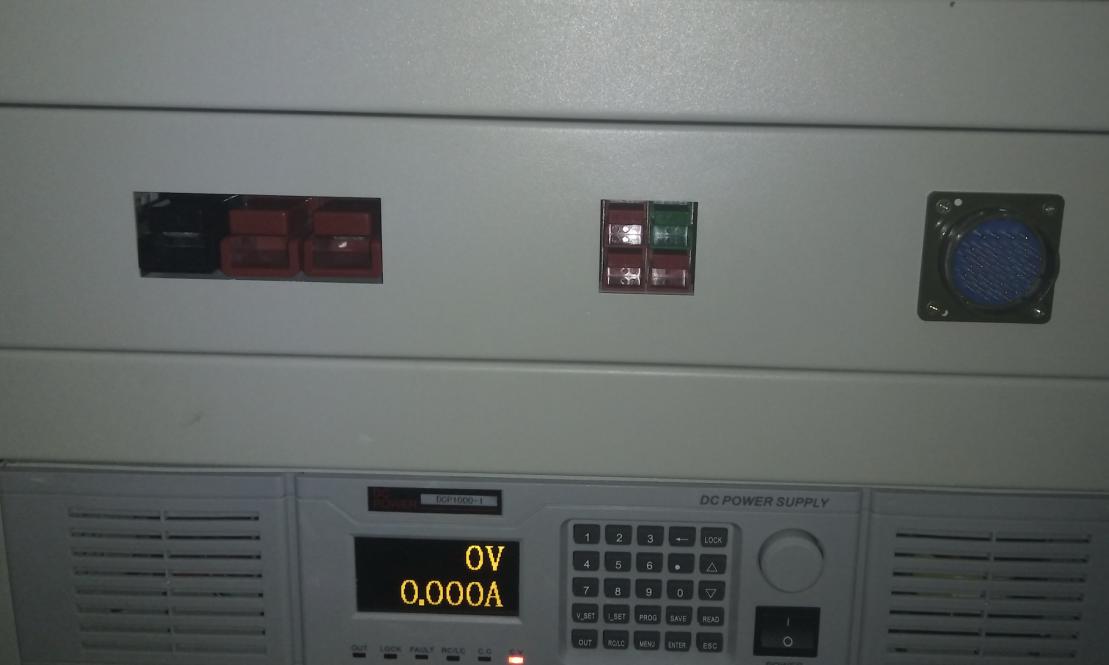

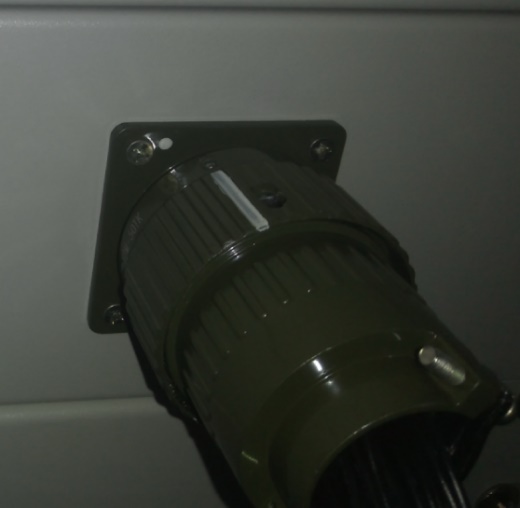

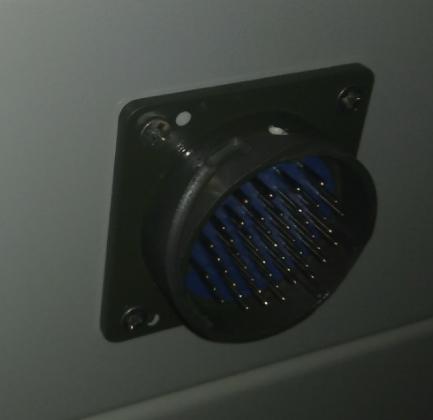

3.2. 接口設計

有效防呆	連接產品端自由更換

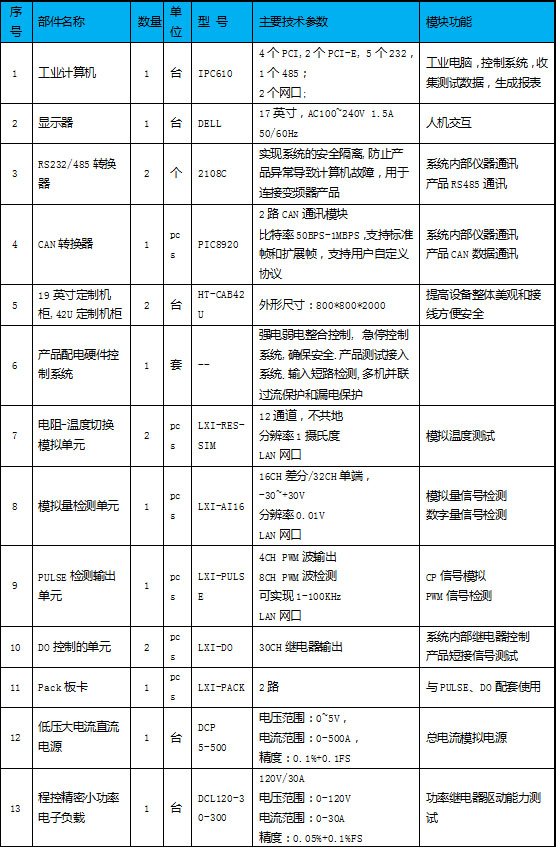

4. 設備清單

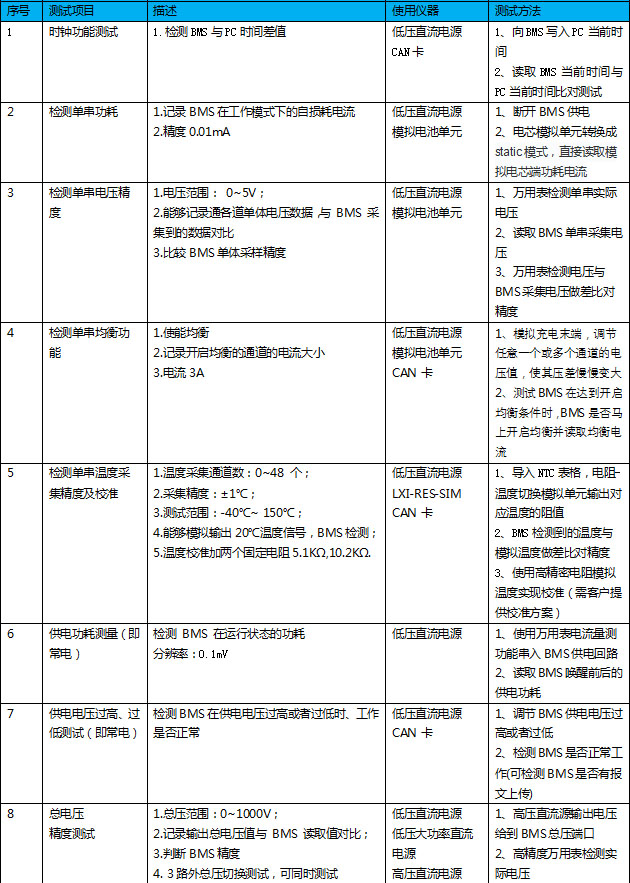

5. 測試項目說明
